Datasheet Wago 771-8965/007-102 — 数据表

制造商	Wago
系列	771
零件号	771-8965/007-102

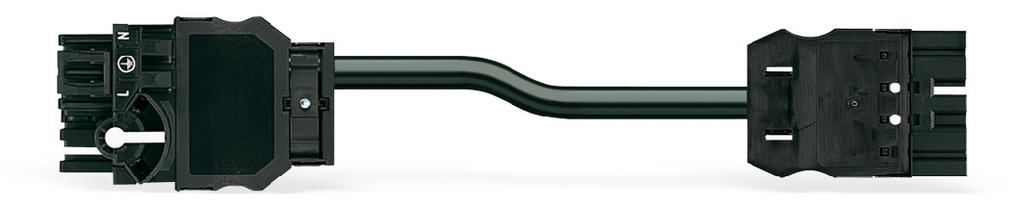

预组装的互连电缆； Eca;带有相位选择/插头的配电连接器； 5极鳕鱼一种; H05VV-F 5G 2.5平方毫米; 1米

价格

详细说明

Wago 771-8965/007-102

参数化

Color	white
Connection type	Distribution connector with phase selection - Plug
Contact material	Copper or copper alloy, surface-treated
Страна происхождения	DE
Cross section of single conductor	2.5 mm²
Degree of protection	IP20
Durchmesser der Mantelleitung	11.2 … 13.9 mm
Fire load	5.258 MJ
Flammability class per UL94	V0
Global Trade Item Number (GTIN)	4045454559588
Insulating material	Polyamide 66 (PA 66)
Legend (ratings)	(III / 3) ≙ Overvoltage category III / Pollution degree 3
Locking lever	no
Locking of plug-in connection	locking lever
Mating force of a plug-in connection	approx. 20 … 70 N (depending on pole number)
Mismating protection	Yes
Number of Poles	5
Pin spacing	10 mm (0.394 inch)
Rated current	20 A
Rated impulse voltage (III / 3)	6 kV
Rated voltage (III / 3)	400 V
Reaction to fire class per EN 50575	Eca
Retention force of a plug-in connection	when locked: > 80N
Sheath material	PVC
Surrounding air (operating) temperature	-35 … 85 °C

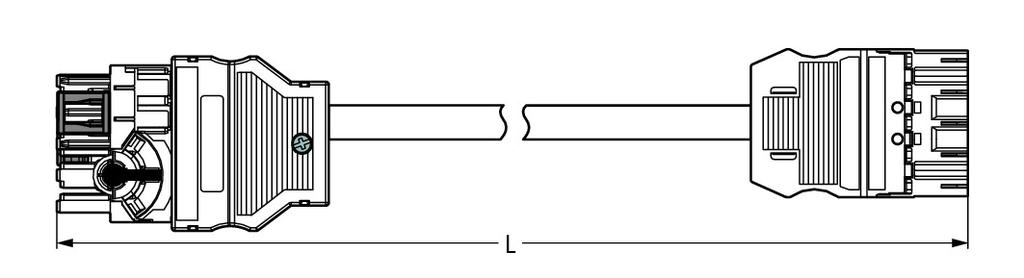

Total length	1 m
Total number of potentials	5
Type of cable assembly	Interconnecting cable
Unmating force of a plug-in connection	when unlocked: approx. 20 … 70 N (depending on pole number)
Weight	309.822 g

模型线

系列: 771 (100 从 3186)

771-6993/217-602 771-6993/217-701 771-6993/217-702 771-6993/217-801 771-6993/217-802 771-8292/015-103 771-8292/015-105 771-8292/015-107 771-8292/015-203 771-8292/015-205 771-8292/015-207 771-8292/015-303 771-8292/015-305 771-8292/015-307 771-8292/015-403 771-8292/015-405 771-8292/015-407 771-8292/015-503 771-8292/015-505 771-8292/015-507 771-8292/015-603 771-8292/015-605 771-8292/015-607 771-8292/015-703 771-8292/015-705 771-8292/015-707 771-8292/015-803 771-8292/015-805 771-8292/015-807 771-8292/016-103 771-8292/016-203 771-8292/016-303 771-8292/016-403 771-8292/016-503 771-8292/016-603 771-8292/016-703 771-8292/016-803 771-8292/115-205 771-8292/115-207 771-8292/115-405 771-8292/115-407 771-8292/115-605 771-8292/115-607 771-8292/115-805 771-8292/115-807 771-8292/215-203 771-8292/215-403 771-8292/215-603 771-8292/215-803 771-8965/007-101 771-8965/007-102 771-8965/007-201 771-8965/007-202 771-8965/007-801 771-8965/017-101 771-8965/017-102 771-8965/017-201 771-8965/017-202 771-8965/107-101 771-8965/107-102 771-8965/107-201 771-8965/107-202 771-8965/107-301 771-8965/107-501 771-8965/107-502 771-8965/117-101 771-8965/117-102 771-8965/117-201 771-8965/117-202 771-8982/005-101 771-8982/005-301 771-8982/006-101 771-8982/006-102 771-8982/006-103 771-8982/006-104 771-8982/006-201 771-8982/006-202 771-8982/006-203 771-8982/006-204 771-8982/006-301 771-8982/006-302 771-8982/006-303 771-8982/006-304 771-8982/006-401 771-8982/006-402 771-8982/006-403 771-8982/006-404 771-8982/006-501 771-8982/006-502 771-8982/006-503 771-8982/006-504 771-8982/006-601 771-8982/006-602 771-8982/006-603 771-8982/006-604 771-8982/006-701 771-8982/006-702 771-8982/006-703 771-8982/006-704 771-8982/006-801

制造商分类

Pluggable Connection Systems

其他名称:

7718965/007102, 771 8965/007 102
