Datasheet LTM8023 (Analog Devices) - 8
| 制造商 | Analog Devices |
| 描述 | 2A, 36V DC/DC Step-Down µModule |
| 页数 / 页 | 24 / 8 — BLOCK DIAGRAM |
| 文件格式/大小 | PDF / 538 Kb |
| 文件语言 | 英语 |
BLOCK DIAGRAM
该数据表的模型线
文件文字版本
LTM8023

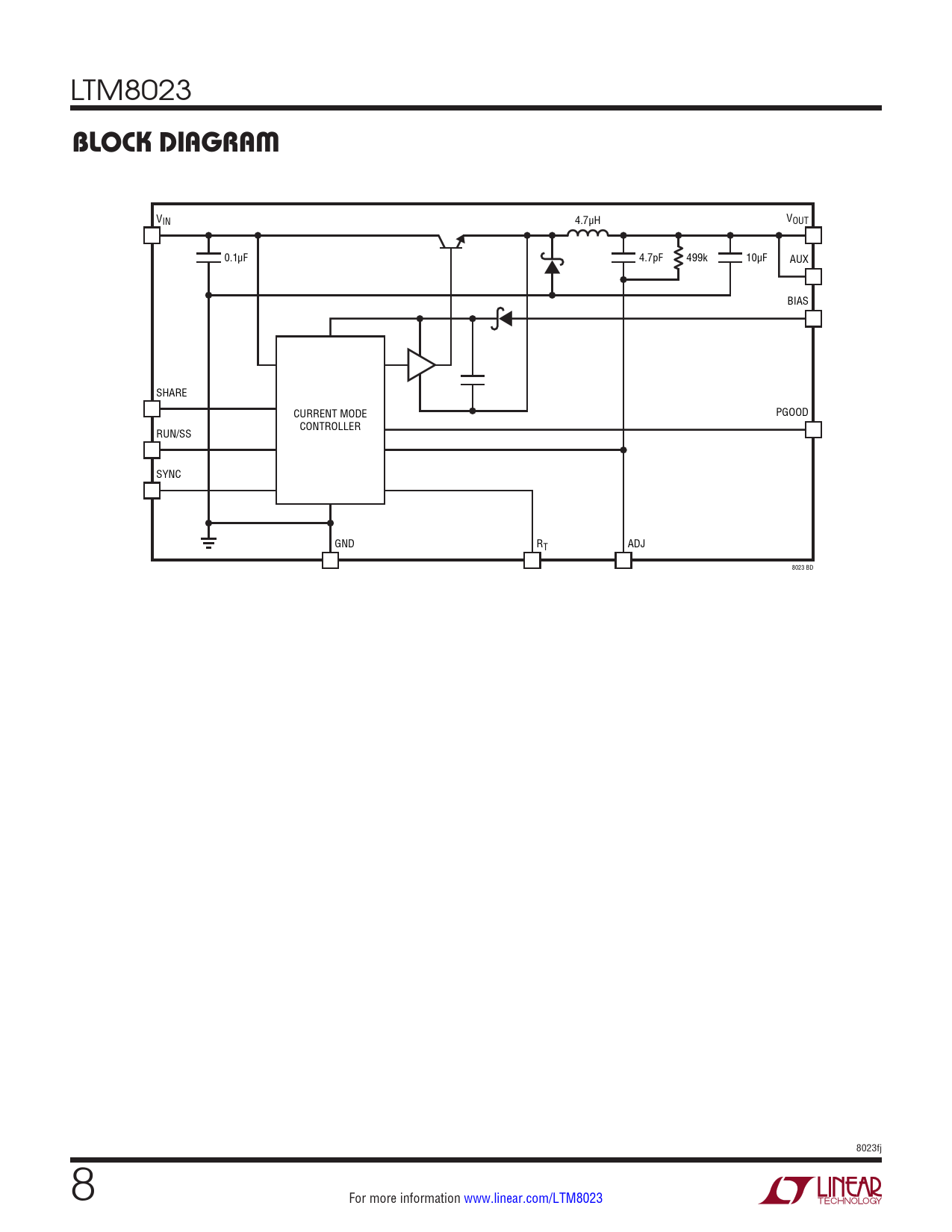

BLOCK DIAGRAM
VIN 4.7µH VOUT 0.1µF 4.7pF 499k 10µF AUX BIAS SHARE CURRENT MODE PGOOD CONTROLLER RUN/SS SYNC GND RT ADJ 8023 BD 8023fj 8 For more information www.linear.com/LTM8023
BLOCK DIAGRAM
VIN 4.7µH VOUT 0.1µF 4.7pF 499k 10µF AUX BIAS SHARE CURRENT MODE PGOOD CONTROLLER RUN/SS SYNC GND RT ADJ 8023 BD 8023fj 8 For more information www.linear.com/LTM8023
