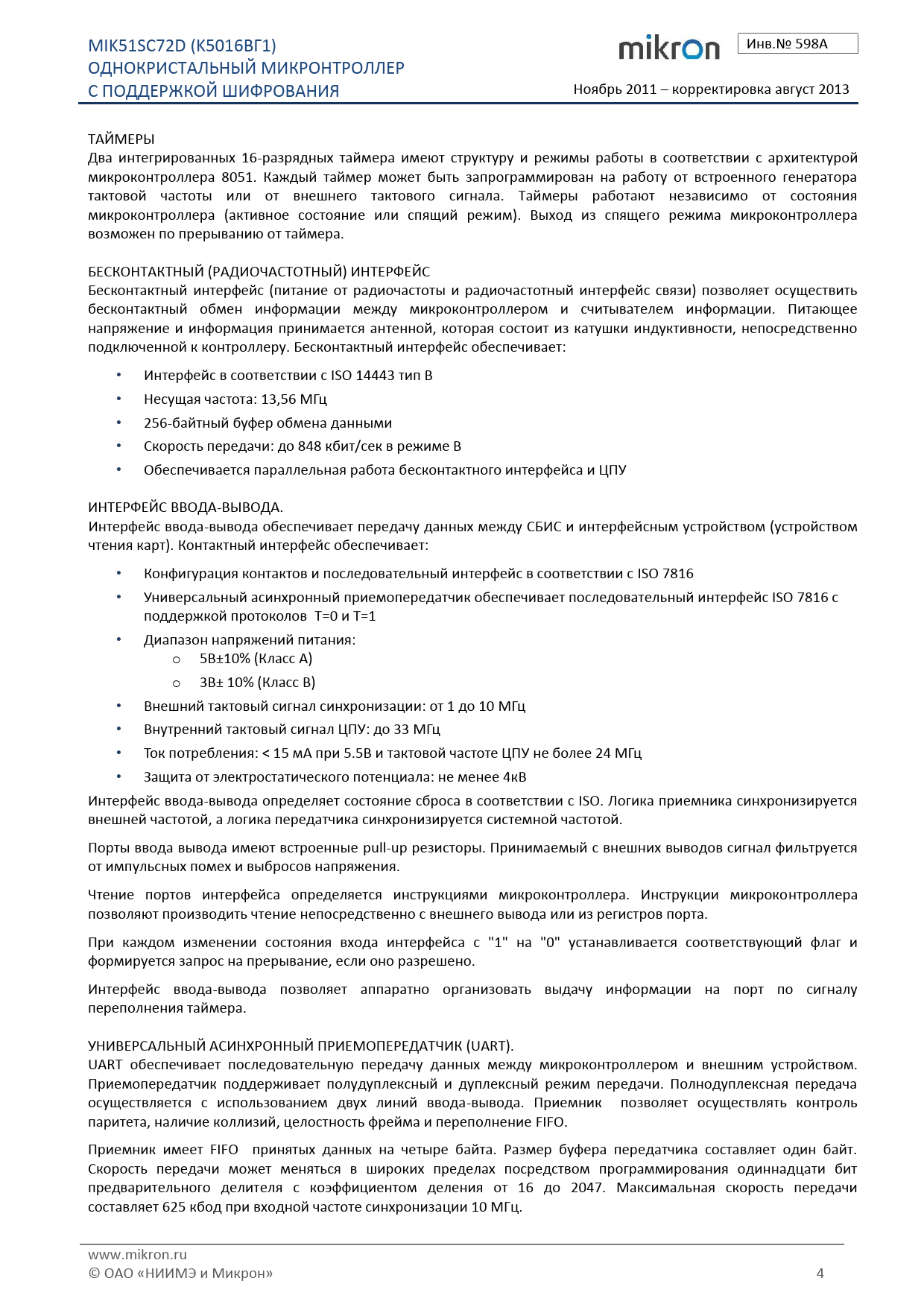

MIK51SC72D (K5016ВГ1) Инв.№ 598А ОДНОКРИСТАЛЬНЫЙ МИКРОНТРОЛЛЕР С ПОДДЕРЖКОЙ ШИФРОВАНИЯ Ноябрь 2011 – корректировка август 2013 ТАЙМЕРЫ Два интегрированных 16-разрядных таймера имеют структуру и режимы работы в соответствии с архитектурой микроконтроллера 8051. Каждый таймер может быть запрограммирован на работу от встроенного генератора тактовой частоты или от внешнего тактового сигнала. Таймеры работают независимо от состояния микроконтроллера (активное состояние или спящий режим). Выход из спящего режима микроконтроллера возможен по прерыванию от таймера. БЕСКОНТАКТНЫЙ (РАДИОЧАСТОТНЫЙ) ИНТЕРФЕЙС Бесконтактный интерфейс (питание от радиочастоты и радиочастотный интерфейс связи) позволяет осуществить бесконтактный обмен информации между микроконтроллером и считывателем информации. Питающее напряжение и информация принимается антенной, которая состоит из катушки индуктивности, непосредственно подключенной к контроллеру. Бесконтактный интерфейс обеспечивает: • Интерфейс в соответствии с ISO 14443 тип В • Несущая частота: 13,56 МГц • 256-байтный буфер обмена данными • Скорость передачи: до 848 кбит/сек в режиме В • Обеспечивается параллельная работа бесконтактного интерфейса и ЦПУ ИНТЕРФЕЙС ВВОДА-ВЫВОДА. Интерфейс ввода-вывода обеспечивает передачу данных между СБИС и интерфейсным устройством (устройством чтения карт). Контактный интерфейс обеспечивает: • Конфигурация контактов и последовательный интерфейс в соответствии с ISO 7816 • Универсальный асинхронный приемопередатчик обеспечивает последовательный интерфейс ISO 7816 с поддержкой протоколов T=0 и T=1 • Диапазон напряжений питания: o 5В±10% (Класс A) o 3В± 10% (Класс B) • Внешний тактовый сигнал синхронизации: от 1 до 10 МГц • Внутренний тактовый сигнал ЦПУ: до 33 МГц • Ток потребления: < 15 мА при 5.5В и тактовой частоте ЦПУ не более 24 МГц • Защита от электростатического потенциала: не менее 4кВ Интерфейс ввода-вывода определяет состояние сброса в соответствии с ISO. Логика приемника синхронизируется внешней частотой, а логика передатчика синхронизируется системной частотой. Порты ввода вывода имеют встроенные pull-up резисторы. Принимаемый с внешних выводов сигнал фильтруется от импульсных помех и выбросов напряжения. Чтение портов интерфейса определяется инструкциями микроконтроллера. Инструкции микроконтроллера позволяют производить чтение непосредственно с внешнего вывода или из регистров порта. При каждом изменении состояния входа интерфейса с "1" на "0" устанавливается соответствующий флаг и формируется запрос на прерывание, если оно разрешено. Интерфейс ввода-вывода позволяет аппаратно организовать выдачу информации на порт по сигналу переполнения таймера. УНИВЕРСАЛЬНЫЙ АСИНХРОННЫЙ ПРИЕМОПЕРЕДАТЧИК (UART). UART обеспечивает последовательную передачу данных между микроконтроллером и внешним устройством. Приемопередатчик поддерживает полудуплексный и дуплексный режим передачи. Полнодуплексная передача осуществляется с использованием двух линий ввода-вывода. Приемник позволяет осуществлять контроль паритета, наличие коллизий, целостность фрейма и переполнение FIFO. Приемник имеет FIFO принятых данных на четыре байта. Размер буфера передатчика составляет один байт. Скорость передачи может меняться в широких пределах посредством программирования одиннадцати бит предварительного делителя с коэффициентом деления от 16 до 2047. Максимальная скорость передачи составляет 625 кбод при входной частоте синхронизации 10 МГц. www.mikron.ru © ОАО «НИИМЭ и Микрон» 4
