Datasheet NCSU334A(T) (Nichia) - 7

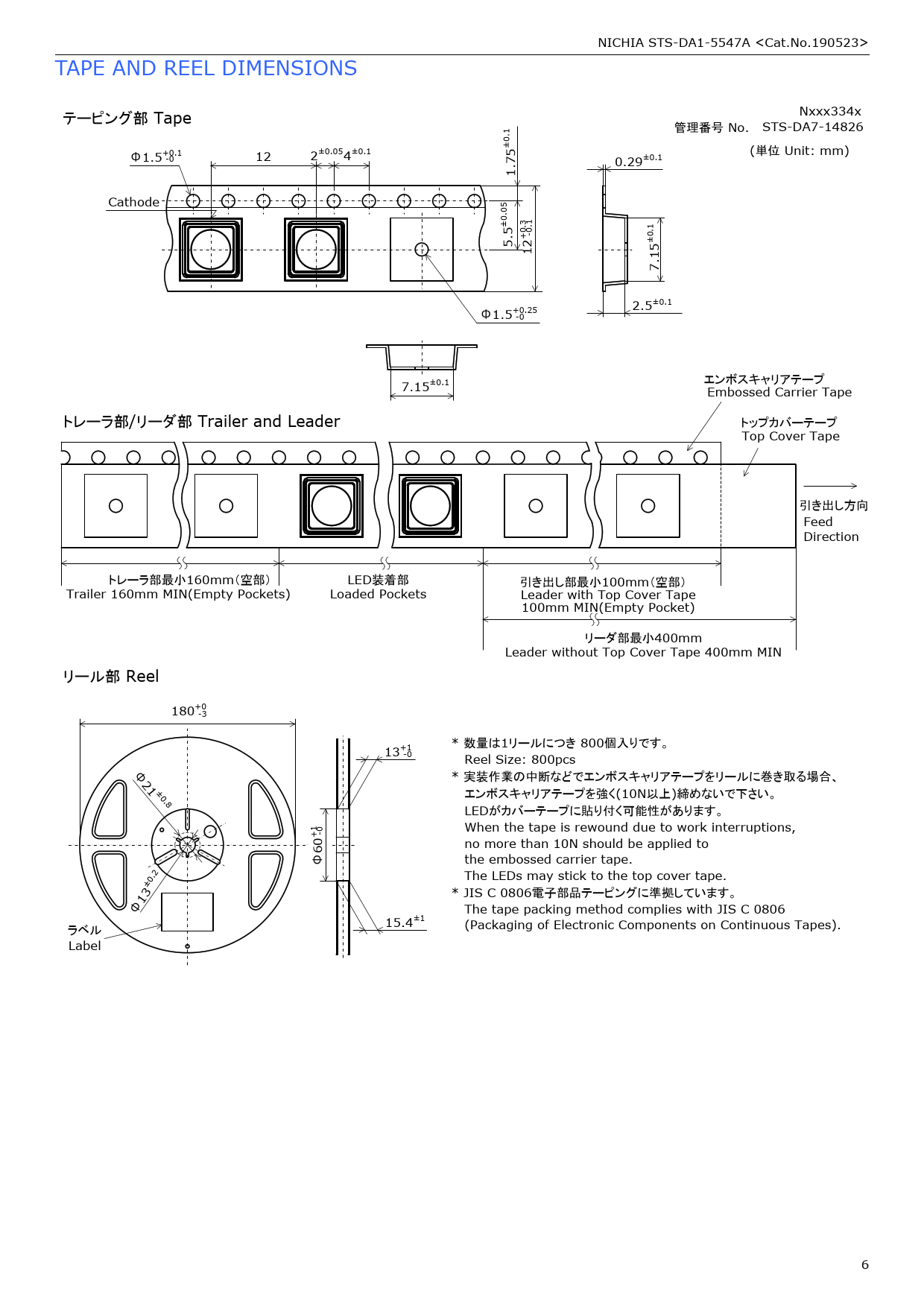

NICHIA STS-DA1-5547A TAPE AND REEL DIMENSIONS
テーピング部 Tape
1.75±0.1 2±0.05 4±0.1 5.5±0.05 Cathode 0.29±0.1 Φ1.5+0.25
-0 Nxxx334x
STS-DA7-14826
(単位 Unit: mm) 7.15±0.1 12 12+0.3
-0.1 Φ1.5+0.1
-0 管理番号 No. 2.5±0.1 エンボスキャリアテープ
Embossed Carrier Tape 7.15±0.1 トレーラ部/リーダ部 Trailer and Leader トップカバーテープ
Top Cover Tape 引き出し方向
Feed
Direction
LED装着部
Loaded Pockets トレーラ部最小160mm（空部）
Trailer 160mm MIN(Empty Pockets) 引き出し部最小100mm（空部）
Leader with Top Cover Tape
100mm MIN(Empty Pocket)
リーダ部最小400mm
Leader without Top Cover Tape 400mm MIN リール部 Reel
180+0
-3
13+1
-0
Φ
± 21
Φ 13 ±
0 .2 Φ60+1
-0 8
0. ラベル
Label 15.4±1 * 数量は1リールにつき 800個入りです。
Reel Size: 800pcs
* 実装作業の中断などでエンボスキャリアテープをリールに巻き取る場合、
エンボスキャリアテープを強く(10N以上)締めないで下さい。
LEDがカバーテープに貼り付く可能性があります。
When the tape is rewound due to work interruptions,
no more than 10N should be applied to
the embossed carrier tape.
The LEDs may stick to the top cover tape.
* JIS C 0806電子部品テーピングに準拠しています。
The tape packing method complies with JIS C 0806
(Packaging of Electronic Components on Continuous Tapes). 6
