Datasheet STPS745 (STMicroelectronics) - 10
| 制造商 | STMicroelectronics |
| 描述 | Power Schottky rectifier |
| 页数 / 页 | 14 / 10 — Package. STPS745. Table 6: TO-220AC package mechanical data. Dimensions. … |
| 文件格式/大小 | PDF / 524 Kb |
| 文件语言 | 英语 |
Package. STPS745. Table 6: TO-220AC package mechanical data. Dimensions. Ref. Millimeters. Inches. Min. Max
该数据表的模型线
文件文字版本
Package
information

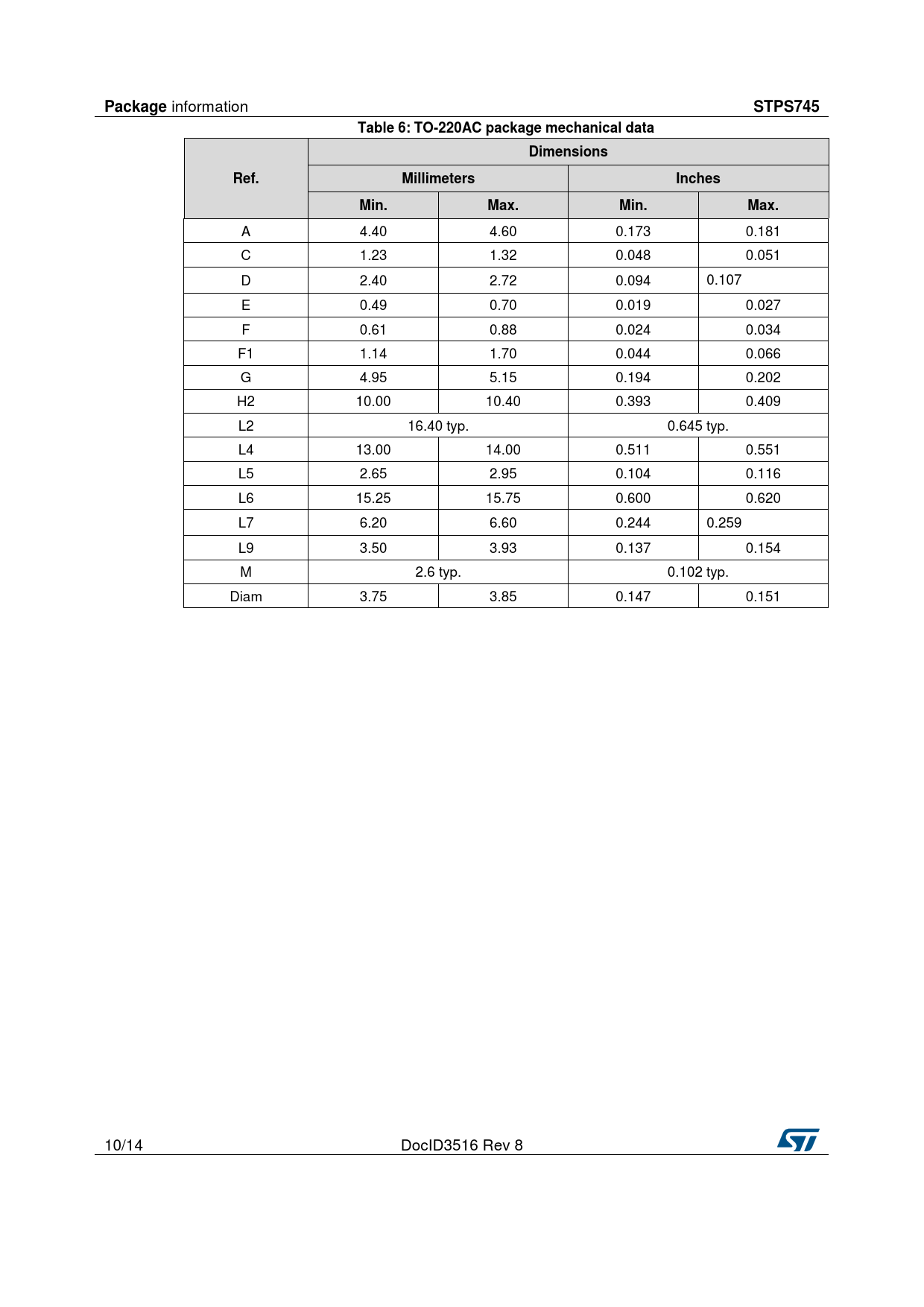

STPS745 Table 6: TO-220AC package mechanical data Dimensions Ref. Millimeters Inches Min. Max. Min. Max.
A 4.40 4.60 0.173 0.181 C 1.23 1.32 0.048 0.051 D 2.40 2.72 0.094 0.107 E 0.49 0.70 0.019 0.027 F 0.61 0.88 0.024 0.034 F1 1.14 1.70 0.044 0.066 G 4.95 5.15 0.194 0.202 H2 10.00 10.40 0.393 0.409 L2 16.40 typ. 0.645 typ. L4 13.00 14.00 0.511 0.551 L5 2.65 2.95 0.104 0.116 L6 15.25 15.75 0.600 0.620 L7 6.20 6.60 0.244 0.259 L9 3.50 3.93 0.137 0.154 M 2.6 typ. 0.102 typ. Diam 3.75 3.85 0.147 0.151 10/14 DocID3516 Rev 8
