Datasheet NC7SV57, NC7SV58 (ON Semiconductor) - 6
| 制造商 | ON Semiconductor |
| 描述 | TinyLogic ULP-A Universal Configurable 2-Input Logic Gates |
| 页数 / 页 | 13 / 6 — NC7SV57, NC7SV58. DC ELECTRICAL CHARACTERISTICS. TA = 25. TA = −40. C to … |
| 修订版 | 3 |
| 文件格式/大小 | PDF / 380 Kb |
| 文件语言 | 英语 |

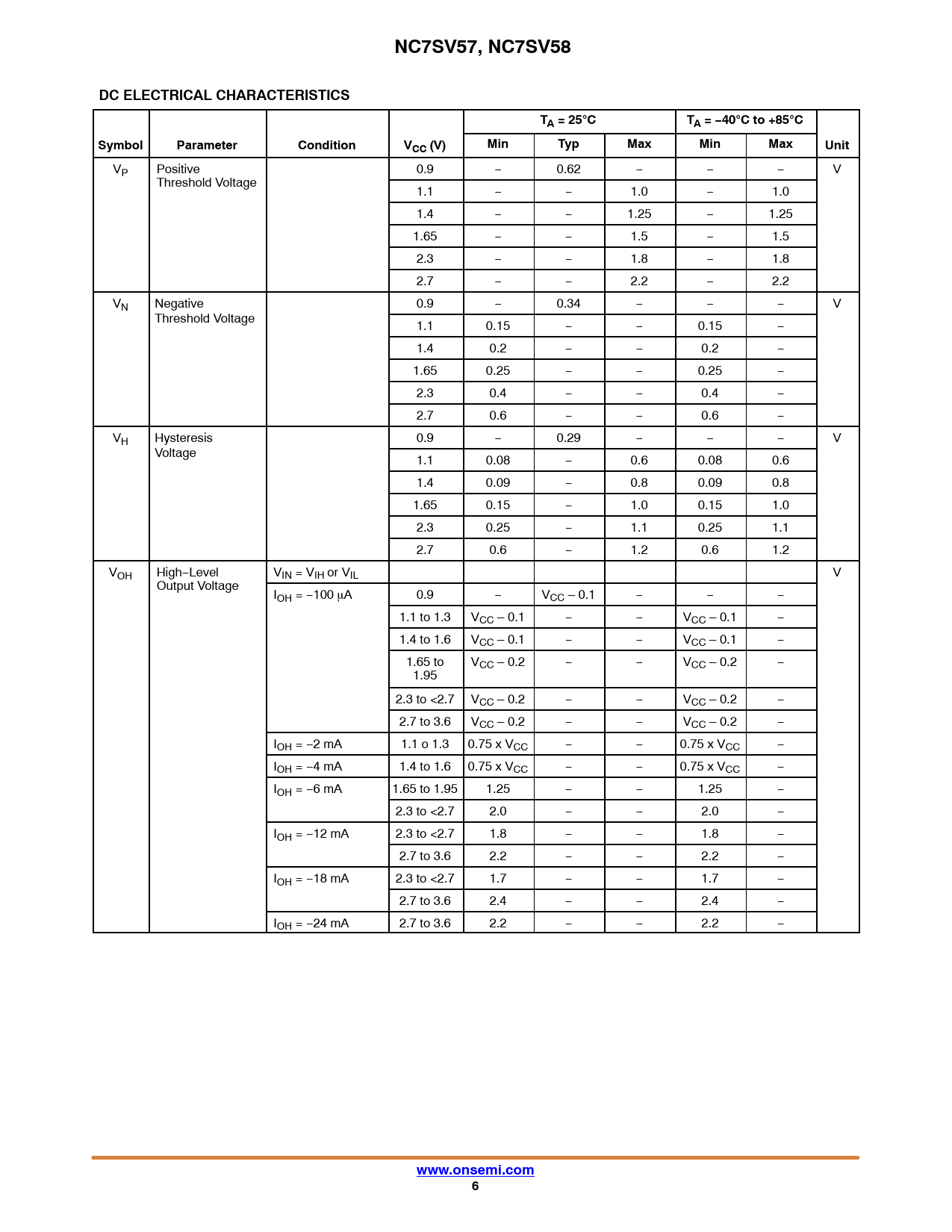

NC7SV57, NC7SV58. DC ELECTRICAL CHARACTERISTICS. TA = 25. TA = −40. C to +85. Symbol. Parameter. Condition. VCC (V). Min. Typ. Max. Unit
该数据表的模型线
文件文字版本
NC7SV57, NC7SV58 DC ELECTRICAL CHARACTERISTICS TA = 25
5
C TA = −40
5
C to +85
5
C Symbol Parameter Condition VCC (V) Min Typ Max Min Max Unit
VP Positive 0.9 − 0.62 − − − V Threshold Voltage 1.1 − − 1.0 − 1.0 1.4 − − 1.25 − 1.25 1.65 − − 1.5 − 1.5 2.3 − − 1.8 − 1.8 2.7 − − 2.2 − 2.2 VN Negative 0.9 − 0.34 − − − V Threshold Voltage 1.1 0.15 − − 0.15 − 1.4 0.2 − − 0.2 − 1.65 0.25 − − 0.25 − 2.3 0.4 − − 0.4 − 2.7 0.6 − − 0.6 − VH Hysteresis 0.9 − 0.29 − − − V Voltage 1.1 0.08 − 0.6 0.08 0.6 1.4 0.09 − 0.8 0.09 0.8 1.65 0.15 − 1.0 0.15 1.0 2.3 0.25 − 1.1 0.25 1.1 2.7 0.6 − 1.2 0.6 1.2 VOH High−Level VIN = VIH or VIL V Output Voltage IOH = −100 mA 0.9 − VCC – 0.1 − − − 1.1 to 1.3 VCC – 0.1 − − VCC – 0.1 − 1.4 to 1.6 VCC – 0.1 − − VCC – 0.1 − 1.65 to VCC – 0.2 − − VCC – 0.2 − 1.95 2.3 to <2.7 VCC – 0.2 − − VCC – 0.2 − 2.7 to 3.6 VCC – 0.2 − − VCC – 0.2 − IOH = −2 mA 1.1 o 1.3 0.75 x VCC − − 0.75 x VCC − IOH = −4 mA 1.4 to 1.6 0.75 x VCC − − 0.75 x VCC − IOH = −6 mA 1.65 to 1.95 1.25 − − 1.25 − 2.3 to <2.7 2.0 − − 2.0 − IOH = −12 mA 2.3 to <2.7 1.8 − − 1.8 − 2.7 to 3.6 2.2 − − 2.2 − IOH = −18 mA 2.3 to <2.7 1.7 − − 1.7 − 2.7 to 3.6 2.4 − − 2.4 − IOH = −24 mA 2.7 to 3.6 2.2 − − 2.2 −
www.onsemi.com 6
