14.2 Pulse Transformers (continued). Win-. Types. Np/Ns. Lss. Cps. Vww. Visol. ding. • New Type. conf. SKPT 25b5. SKPT 25m5. SKPT 25o5. SKPT 25b8
该数据表的模型线
- SKPT 14a3 SKPT 14b2,5 SKPT 14c2,5 SKPT 14c3,5 SKPT 14g3 SKPT 14i3 SKPT 14i5 SKPT 14k2,5 SKPT 14k6 SKPT 21a3 SKPT 21a5 SKPT 21b3 SKPT 21b3/650 SKPT 21b4 SKPT 21b4/650 SKPT 21b5 SKPT 21b5/650 SKPT 21c3 SKPT 21d3 SKPT 21e3 SKPT 22e3/650 SKPT 25a3 SKPT 25a3/s SKPT 25a4 SKPT 25a4/s SKPT 25a5 SKPT 25a5/s SKPT 25b10 SKPT 25b10/s SKPT 25b20/s SKPT 25b3 SKPT 25b3/s SKPT 25b4 SKPT 25b4/hs SKPT 25b4/s SKPT 25b5 SKPT 25b5/s SKPT 25b6/N SKPT 25b8 SKPT 25b8/s SKPT 25e3 SKPT 25e3/s SKPT 25g4 SKPT 25h3 SKPT 25h3/s SKPT 25j2 SKPT 25k3/650 SKPT 25m3 SKPT 25m5 SKPT 25n3 SKPT 25o5 SKPT 25p3/650 SKPT 26a3 SKPT 26b10 SKPT 26b3 SKPT 26e3 SKPT 27a10 SKPT 27a3 SKPT 27a5 SKPT 27b10 SKPT 27b10/650 SKPT 27b10ES SKPT 27b3 SKPT 27b3/650 SKPT 27b4/1300 SKPT 27b5 SKPT 27b5/650 SKPT 27c10 SKPT 27d3,5 SKPT 27e3,5 SKPT 909 SKPT HVb3
文件文字版本

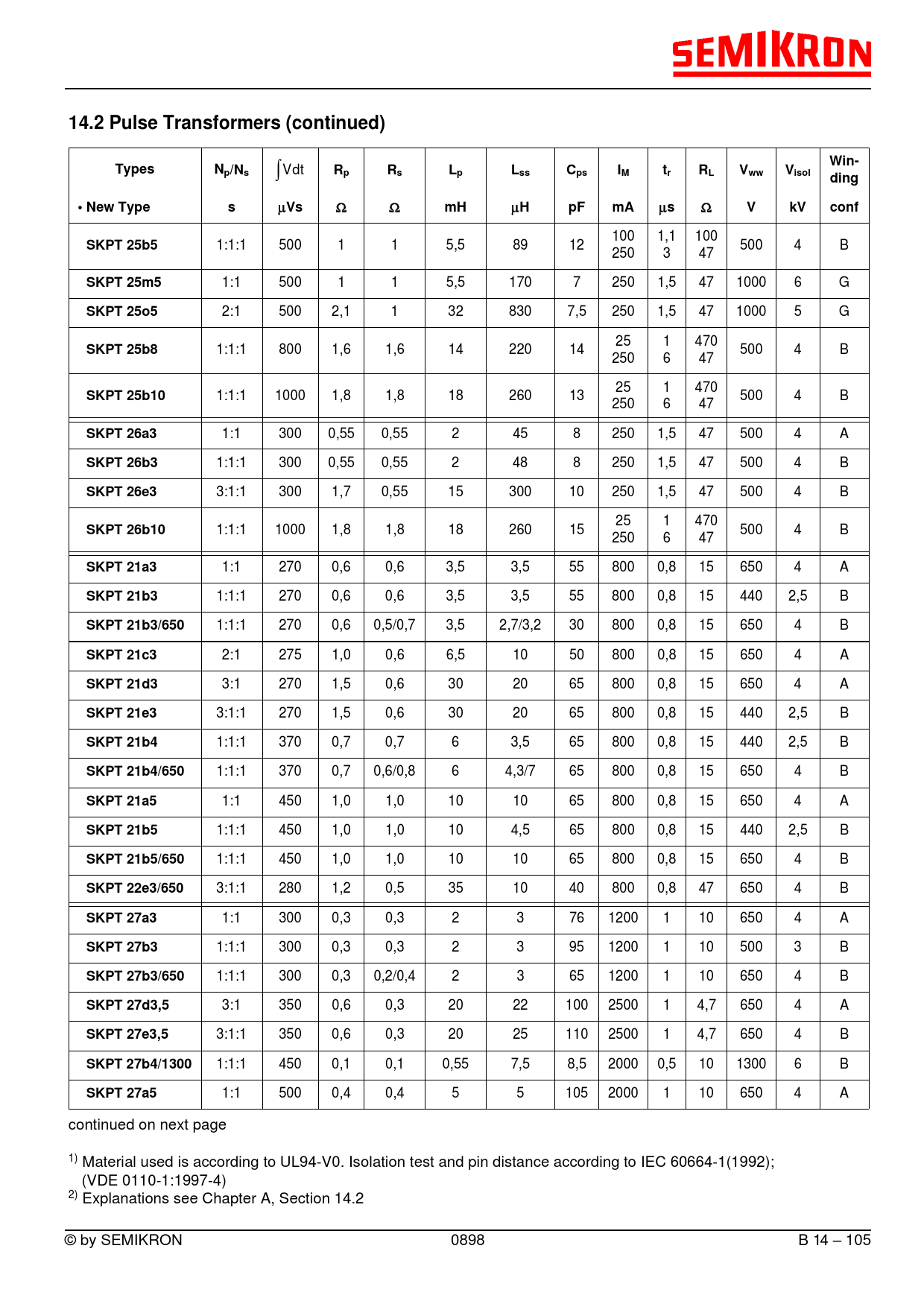

14.2 Pulse Transformers (continued) Win- Types Np/Ns
Vdt
Rp Rs Lp Lss Cps IM tr RL Vww Visol
∫
ding • New Type s
µ
Vs
Ω Ω
mH
µ
H pF mA
µ
s
Ω
V kV conf
100 1,1 100
SKPT 25b5
1:1:1 500 1 1 5,5 89 12 500 4 B 250 3 47
SKPT 25m5
1:1 500 1 1 5,5 170 7 250 1,5 47 1000 6 G
SKPT 25o5
2:1 500 2,1 1 32 830 7,5 250 1,5 47 1000 5 G 25 1 470
SKPT 25b8
1:1:1 800 1,6 1,6 14 220 14 500 4 B 250 6 47 25 1 470
SKPT 25b10
1:1:1 1000 1,8 1,8 18 260 13 500 4 B 250 6 47
SKPT 26a3
1:1 300 0,55 0,55 2 45 8 250 1,5 47 500 4 A
SKPT 26b3
1:1:1 300 0,55 0,55 2 48 8 250 1,5 47 500 4 B
SKPT 26e3
3:1:1 300 1,7 0,55 15 300 10 250 1,5 47 500 4 B 25 1 470
SKPT 26b10
1:1:1 1000 1,8 1,8 18 260 15 500 4 B 250 6 47
SKPT 21a3
1:1 270 0,6 0,6 3,5 3,5 55 800 0,8 15 650 4 A
SKPT 21b3
1:1:1 270 0,6 0,6 3,5 3,5 55 800 0,8 15 440 2,5 B
SKPT 21b3/650
1:1:1 270 0,6 0,5/0,7 3,5 2,7/3,2 30 800 0,8 15 650 4 B
SKPT 21c3
2:1 275 1,0 0,6 6,5 10 50 800 0,8 15 650 4 A
SKPT 21d3
3:1 270 1,5 0,6 30 20 65 800 0,8 15 650 4 A
SKPT 21e3
3:1:1 270 1,5 0,6 30 20 65 800 0,8 15 440 2,5 B
SKPT 21b4
1:1:1 370 0,7 0,7 6 3,5 65 800 0,8 15 440 2,5 B
SKPT 21b4/650
1:1:1 370 0,7 0,6/0,8 6 4,3/7 65 800 0,8 15 650 4 B
SKPT 21a5
1:1 450 1,0 1,0 10 10 65 800 0,8 15 650 4 A
SKPT 21b5
1:1:1 450 1,0 1,0 10 4,5 65 800 0,8 15 440 2,5 B
SKPT 21b5/650
1:1:1 450 1,0 1,0 10 10 65 800 0,8 15 650 4 B
SKPT 22e3/650
3:1:1 280 1,2 0,5 35 10 40 800 0,8 47 650 4 B
SKPT 27a3
1:1 300 0,3 0,3 2 3 76 1200 1 10 650 4 A
SKPT 27b3
1:1:1 300 0,3 0,3 2 3 95 1200 1 10 500 3 B
SKPT 27b3/650
1:1:1 300 0,3 0,2/0,4 2 3 65 1200 1 10 650 4 B
SKPT 27d3,5
3:1 350 0,6 0,3 20 22 100 2500 1 4,7 650 4 A
SKPT 27e3,5
3:1:1 350 0,6 0,3 20 25 110 2500 1 4,7 650 4 B
SKPT 27b4/1300
1:1:1 450 0,1 0,1 0,55 7,5 8,5 2000 0,5 10 1300 6 B
SKPT 27a5
1:1 500 0,4 0,4 5 5 105 2000 1 10 650 4 A continued on next page 1) Material used is according to UL94-V0. Isolation test and pin distance according to IEC 60664-1(1992); (VDE 0110-1:1997-4) 2) Explanations see Chapter A, Section 14.2 © by SEMIKRON 0898 B 14 – 105 Document Outline Pulse Transformer
