Datasheet BP2958X (Bright Power Semiconductor) - 4
| 制造商 | Bright Power Semiconductor |
| 描述 | PWM Dimming Non-Isolated Buck Led Constant Current Driver Chip |
| 页数 / 页 | 8 / 4 — BP2958X. PWM. LED. www.bpsemi.com |
| 文件格式/大小 | PDF / 427 Kb |
| 文件语言 | 英语 |
BP2958X. PWM. LED. www.bpsemi.com
该数据表的模型线
文件文字版本
BP2958X PWM
调光非隔离降压型
LED

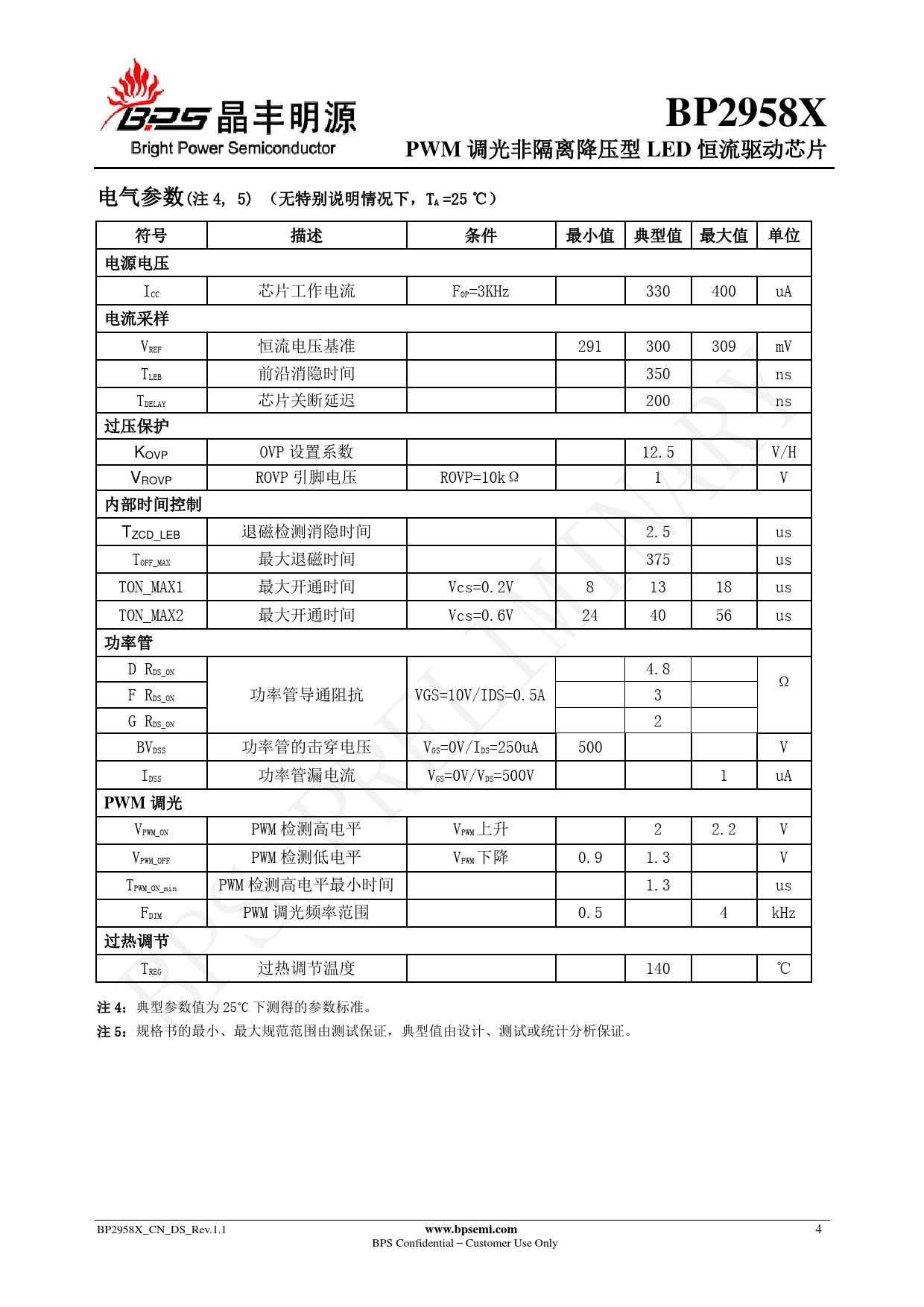

恒流驱动芯片 电气参数(注 4, 5) （无特别说明情况下，TA =25 ℃） 符号 描述 条件 最小值 典型值 最大值 单位 电源电压 ICC 芯片工作电流 FOP=3KHz 330 400 uA 电流采样 VREF 恒流电压基准 291 300 309 mV TLEB 前沿消隐时间 350 ns TDELAY 芯片关断延迟 200 ns 过压保护 KOVP OVP 设置系数 12.5 V/H VROVP ROVP 引脚电压 ROVP=10kΩ 1 V 内部时间控制 TZCD_LEB 退磁检测消隐时间 2.5 us TOFF_MAX 最大退磁时间 375 us TON_MAX1 最大开通时间 Vcs=0.2V 8 13 18 us TON_MAX2 最大开通时间 Vcs=0.6V 24 40 56 us 功率管 D RDS_ON 4.8 Ω F RDS_ON 功率管导通阻抗 VGS=10V/IDS=0.5A 3 G RDS_ON 2 BVDSS 功率管的击穿电压 VGS=0V/IDS=250uA 500 V IDSS 功率管漏电流 VGS=0V/VDS=500V 1 uA
PWM
调光 VPWM_ON PWM 检测高电平 VPWM 上升 2 2.2 V VPWM_OFF PWM 检测低电平 VPWM 下降 0.9 1.3 V TPWM_ON_min PWM 检测高电平最小时间 1.3 us FDIM PWM 调光频率范围 0.5 4 kHz 过热调节 TREG 过热调节温度 140 ℃ 注 4：典型参数值为 25˚C 下测得的参数标准。 注 5：规格书的最小、最大规范范围由测试保证，典型值由设计、测试或统计分析保证。 BP2958X_CN_DS_Rev.1.1
www.bpsemi.com
4 BPS Confidential – Customer Use Only
