Datasheet RV1S9160A (Renesas) - 2
| 制造商 | Renesas |
| 描述 | HIGH CMR, 15Mbps CMOS OUTPUT, LOW FORWARD-CURRENT(IF) 3.3V/5V OPERATION, 5-PIN SOP PHOTOCOUPLER |
| 页数 / 页 | 14 / 2 — RV1S9160A. 章題. PACKAGE. DIMENSIONS. (UNIT. :. mm). 3.4. +0.3. –0.1. 5. 4. … |
| 文件格式/大小 | PDF / 6.3 Mb |
| 文件语言 | 英语 |

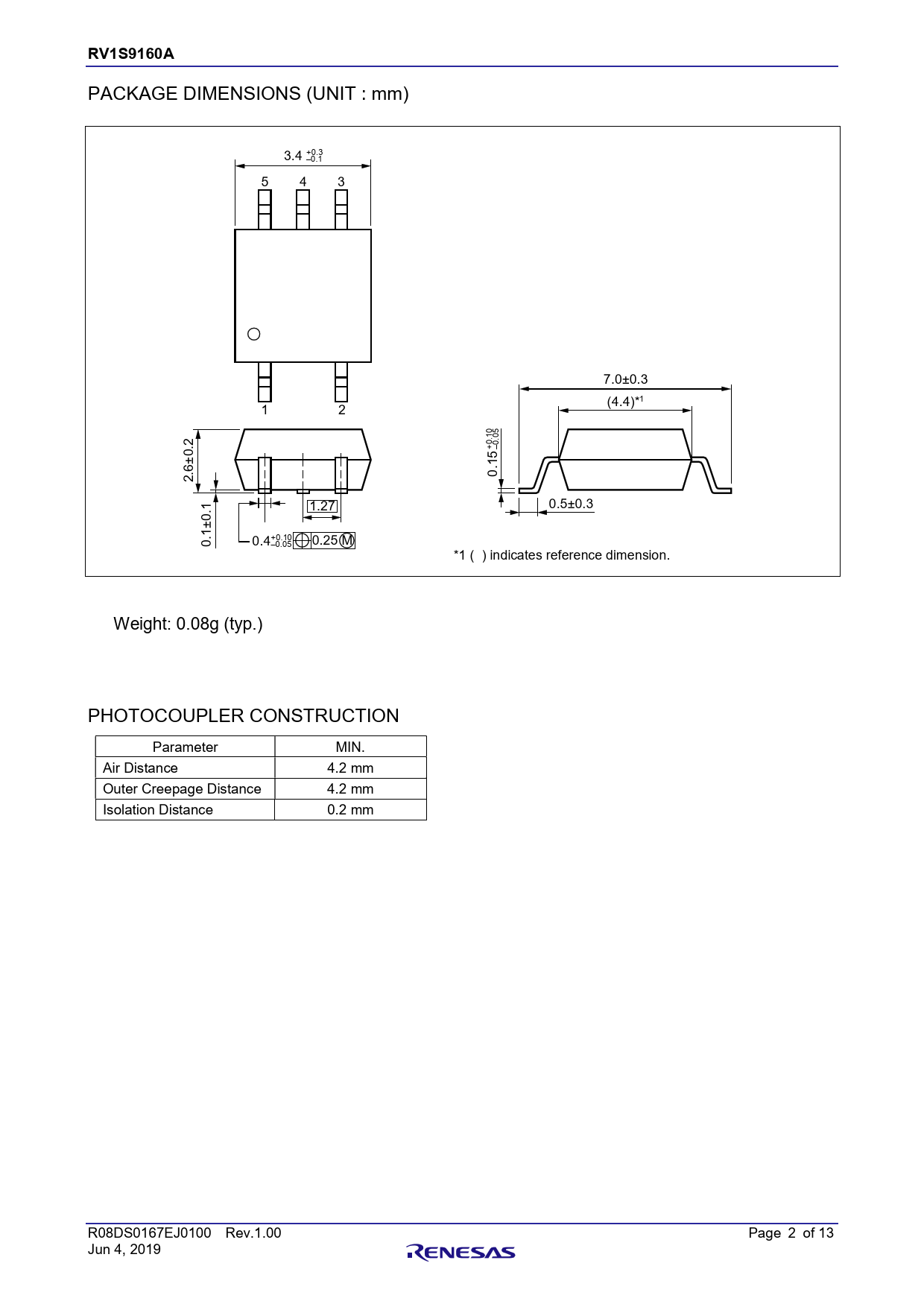

RV1S9160A. 章題. PACKAGE. DIMENSIONS. (UNIT. :. mm). 3.4. +0.3. –0.1. 5. 4. 3. 7.0±0.3. (4.4)*1. 1. 2. .10. .2. 0. 0. +. –0.05. ±. .15. 2.6. 0. 1.27. .1. 0.5±0.3. 0. ±. .1. 0. 0.4+0.10. –0.05
该数据表的模型线
文件文字版本
RV1S9160A 章題 PACKAGE DIMENSIONS (UNIT : mm) 3.4 +0.3 –0.1 5 4 3 7.0±0.3 (4.4)*1 1 2 .10 .2 0 0 + –0.05 ± .15 2.6 0 1.27 .1 0.5±0.3 0 ± .1 0 0.4+0.10 –0.05 0.25 M *1 ( ) indicates reference dimension. Weight: 0.08g (typ.) PHOTOCOUPLER CONSTRUCTION Parameter MIN. Air Distance 4.2 mm Outer Creepage Distance 4.2 mm Isolation Distance 0.2 mm R08DS0167EJ0100 Rev.1.00 Page 2 of 13 Jun 4, 2019
