Datasheet L272 (STMicroelectronics) - 8
| 制造商 | STMicroelectronics |
| 描述 | Dual Power Operational Amplifiers |
| 页数 / 页 | 10 / 8 — L272. inch. DIM. OUTLINE AND. MIN. TYP. MAX. MECHANICAL DATA. Minidip |
| 文件格式/大小 | PDF / 913 Kb |
| 文件语言 | 英语 |
L272. inch. DIM. OUTLINE AND. MIN. TYP. MAX. MECHANICAL DATA. Minidip
该数据表的模型线
文件文字版本

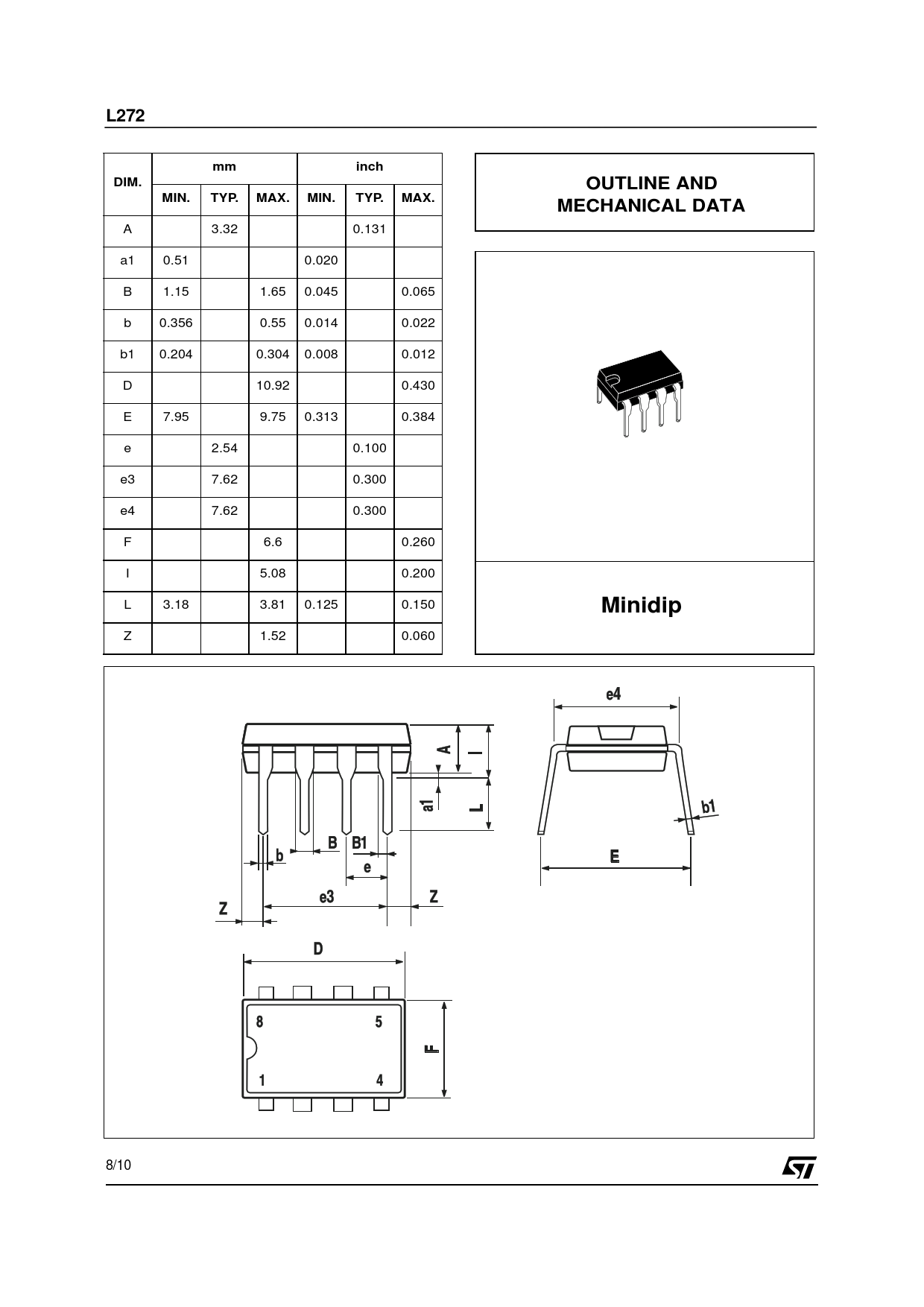

L272 mm inch DIM. OUTLINE AND MIN. TYP. MAX. MIN. TYP. MAX. MECHANICAL DATA
A 3.32 0.131 a1 0.51 0.020 B 1.15 1.65 0.045 0.065 b 0.356 0.55 0.014 0.022 b1 0.204 0.304 0.008 0.012 D 10.92 0.430 E 7.95 9.75 0.313 0.384 e 2.54 0.100 e3 7.62 0.300 e4 7.62 0.300 F 6.6 0.260 I 5.08 0.200 L 3.18 3.81 0.125 0.150
Minidip
Z 1.52 0.060 8/10
A 3.32 0.131 a1 0.51 0.020 B 1.15 1.65 0.045 0.065 b 0.356 0.55 0.014 0.022 b1 0.204 0.304 0.008 0.012 D 10.92 0.430 E 7.95 9.75 0.313 0.384 e 2.54 0.100 e3 7.62 0.300 e4 7.62 0.300 F 6.6 0.260 I 5.08 0.200 L 3.18 3.81 0.125 0.150
Minidip
Z 1.52 0.060 8/10
