Datasheet STL200N45LF7 (STMicroelectronics) - 10
| 制造商 | STMicroelectronics |
| 描述 | N-channel 45 V, 1.4 mOhm typ., 120 A STripFET F7 Power MOSFET in a PowerFLAT 5x6 package |
| 页数 / 页 | 14 / 10 — Package information. STL200N45LF7. Table 8: PowerFLAT™ 5x6 type C package … |
| 文件格式/大小 | PDF / 910 Kb |
| 文件语言 | 英语 |
Package information. STL200N45LF7. Table 8: PowerFLAT™ 5x6 type C package mechanical data. Dim. Min. Typ. Max
该数据表的模型线
文件文字版本

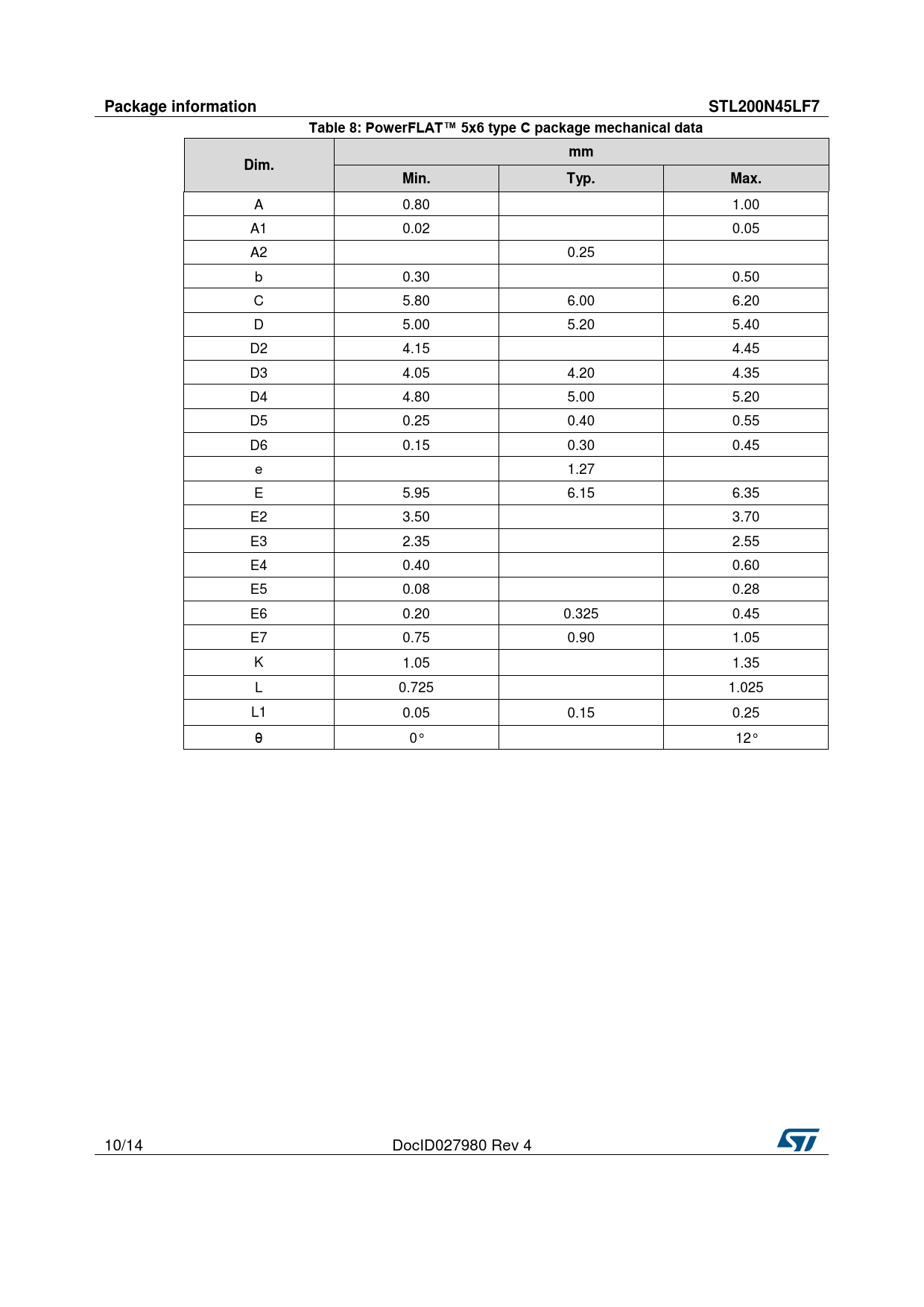

Package information STL200N45LF7 Table 8: PowerFLAT™ 5x6 type C package mechanical data mm Dim. Min. Typ. Max.
A 0.80 1.00 A1 0.02 0.05 A2 0.25 b 0.30 0.50 C 5.80 6.00 6.20 D 5.00 5.20 5.40 D2 4.15 4.45 D3 4.05 4.20 4.35 D4 4.80 5.00 5.20 D5 0.25 0.40 0.55 D6 0.15 0.30 0.45 e 1.27 E 5.95 6.15 6.35 E2 3.50 3.70 E3 2.35 2.55 E4 0.40 0.60 E5 0.08 0.28 E6 0.20 0.325 0.45 E7 0.75 0.90 1.05 K 1.05 1.35 L 0.725 1.025 L1 0.05 0.15 0.25 θ 0° 12° 10/14 DocID027980 Rev 4
A 0.80 1.00 A1 0.02 0.05 A2 0.25 b 0.30 0.50 C 5.80 6.00 6.20 D 5.00 5.20 5.40 D2 4.15 4.45 D3 4.05 4.20 4.35 D4 4.80 5.00 5.20 D5 0.25 0.40 0.55 D6 0.15 0.30 0.45 e 1.27 E 5.95 6.15 6.35 E2 3.50 3.70 E3 2.35 2.55 E4 0.40 0.60 E5 0.08 0.28 E6 0.20 0.325 0.45 E7 0.75 0.90 1.05 K 1.05 1.35 L 0.725 1.025 L1 0.05 0.15 0.25 θ 0° 12° 10/14 DocID027980 Rev 4
