Package Information. PowerPAK® SO-8L Assymetric Case Outline. MILLIMETERS. INCHES. DIM. MIN. NOM. MAX. Note
该数据表的模型线
文件文字版本

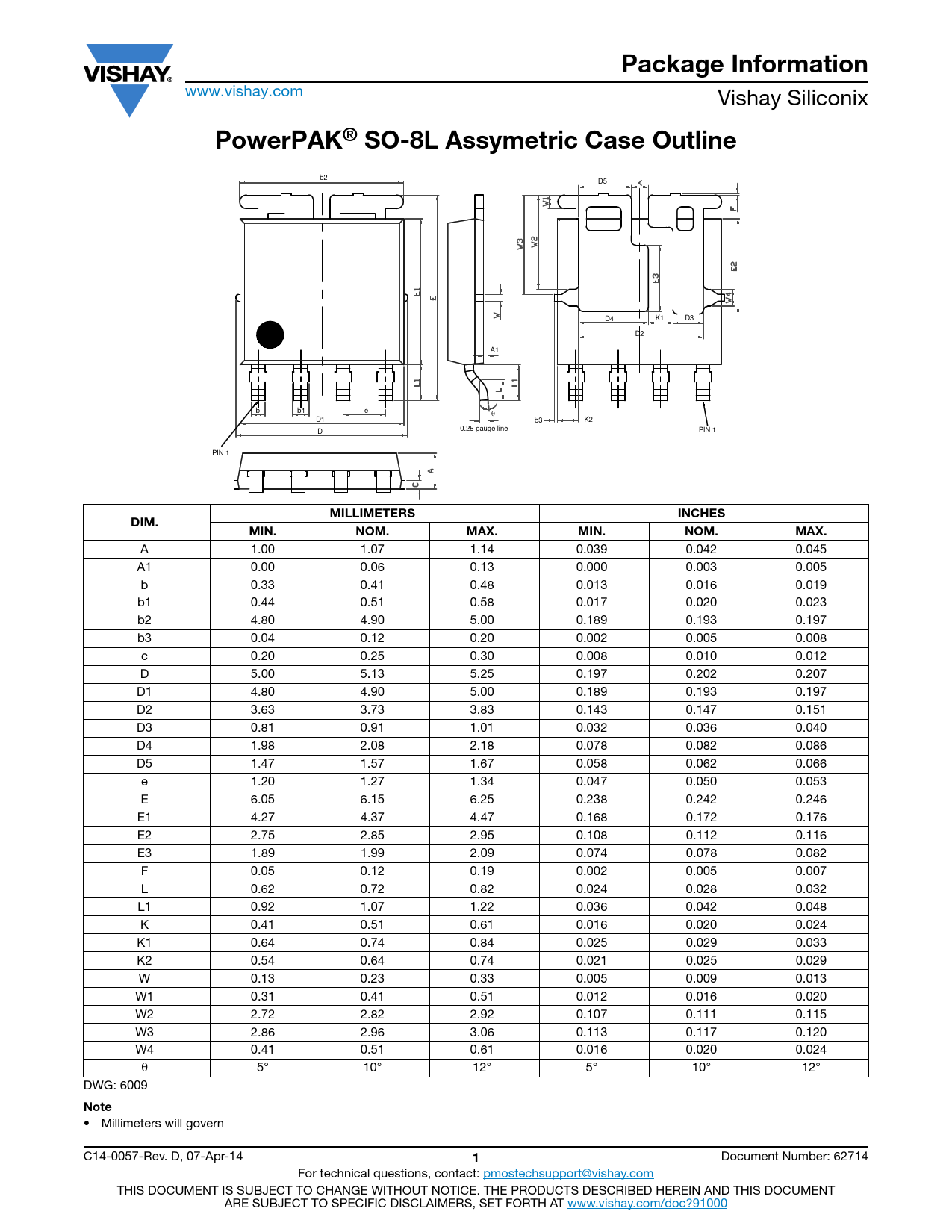

Package Information
www.vishay.com Vishay Siliconix
PowerPAK® SO-8L Assymetric Case Outline
b2 D5 D4 K1 D3 D2 A1 b b1 e θ D1 b3 K2 0.25 gauge line PIN 1 D PIN 1
MILLIMETERS INCHES DIM. MIN. NOM. MAX. MIN. NOM. MAX.
A 1.00 1.07 1.14 0.039 0.042 0.045 A1 0.00 0.06 0.13 0.000 0.003 0.005 b 0.33 0.41 0.48 0.013 0.016 0.019 b1 0.44 0.51 0.58 0.017 0.020 0.023 b2 4.80 4.90 5.00 0.189 0.193 0.197 b3 0.04 0.12 0.20 0.002 0.005 0.008 c 0.20 0.25 0.30 0.008 0.010 0.012 D 5.00 5.13 5.25 0.197 0.202 0.207 D1 4.80 4.90 5.00 0.189 0.193 0.197 D2 3.63 3.73 3.83 0.143 0.147 0.151 D3 0.81 0.91 1.01 0.032 0.036 0.040 D4 1.98 2.08 2.18 0.078 0.082 0.086 D5 1.47 1.57 1.67 0.058 0.062 0.066 e 1.20 1.27 1.34 0.047 0.050 0.053 E 6.05 6.15 6.25 0.238 0.242 0.246 E1 4.27 4.37 4.47 0.168 0.172 0.176 E2 2.75 2.85 2.95 0.108 0.112 0.116 E3 1.89 1.99 2.09 0.074 0.078 0.082 F 0.05 0.12 0.19 0.002 0.005 0.007 L 0.62 0.72 0.82 0.024 0.028 0.032 L1 0.92 1.07 1.22 0.036 0.042 0.048 K 0.41 0.51 0.61 0.016 0.020 0.024 K1 0.64 0.74 0.84 0.025 0.029 0.033 K2 0.54 0.64 0.74 0.021 0.025 0.029 W 0.13 0.23 0.33 0.005 0.009 0.013 W1 0.31 0.41 0.51 0.012 0.016 0.020 W2 2.72 2.82 2.92 0.107 0.111 0.115 W3 2.86 2.96 3.06 0.113 0.117 0.120 W4 0.41 0.51 0.61 0.016 0.020 0.024 θ 5° 10° 12° 5° 10° 12° DWG: 6009
Note
• Millimeters will govern C14-0057-Rev. D, 07-Apr-14
1
Document Number: 62714 For technical questions, contact: pmostechsupport@vishay.com THIS DOCUMENT IS SUBJECT TO CHANGE WITHOUT NOTICE. THE PRODUCTS DESCRIBED HEREIN AND THIS DOCUMENT ARE SUBJECT TO SPECIFIC DISCLAIMERS, SET FORTH AT www.vishay.com/doc?91000
